SD NAND替代eMMC可行吗？pin-to-pin、容量选型与成本账全解析
导语
越来越多工程师问出一个问题：SD NAND替代eMMC到底可行吗？哪些场景可以直接换？本文从硬件接口、驱动协议、容量成本三个层面给出可执行答案，并说明pin-to-pin的真实边界。
一、先说结论：替代可行，但不是“无脑换”
替代eMMC的可行性，取决于三个问题的答案：
1.硬件层面：主控的SDIO控制器能否同时支持SD协议和eMMC协议？
2.驱动层面：现有固件是否已经支持SD卡？
3.启动层面：项目是否依赖eMMC的BootROM直接启动？
三个都是“是”，替代过程基本是平滑迁移；任何一个是“否”，就需要额外的设计动作。下面逐条拆解。

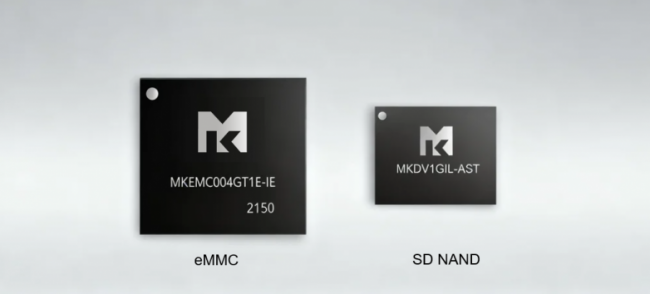

二、SD NAND和eMMC到底差在哪？
2.1本质区别
两者在架构上其实是“亲兄弟”：都是NAND Flash+控制器+固件的集成方案，都内置坏块管理、ECC纠错、磨损均衡。核心差异在于定位：
eMMC面向大容量、高性能、通用消费与工业场景，主流容量4GB-256GB，采用TLC架构；
SD NAND面向中小容量、高可靠性、工业与车载场景，主流容量1Gb-32Gb，采用SLC架构。

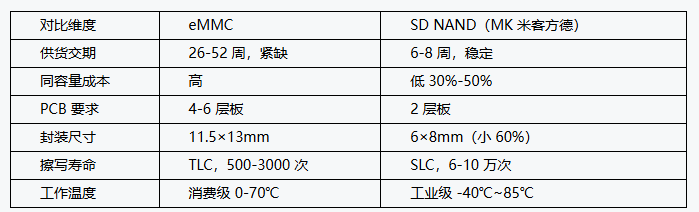

2.2关键参数对照
三、能直接换的关键原因：硬件和驱动都可能“通”
很多人以为替代意味着重新设计、重新调试。实际情况可能比想象中简单，但也没有“无脑换”那么夸张。
3.1硬件层面：接口复用有条件
STM32、GD32、NXP、瑞萨这些主流MCU平台，SDIO控制器通常支持SD协议和eMMC协议两种模式。这意味着在走线层面，SDIO的CLK、CMD、DAT0-3等信号既可以连eMMC，也可以连SD NAND——信号定义是通用的。

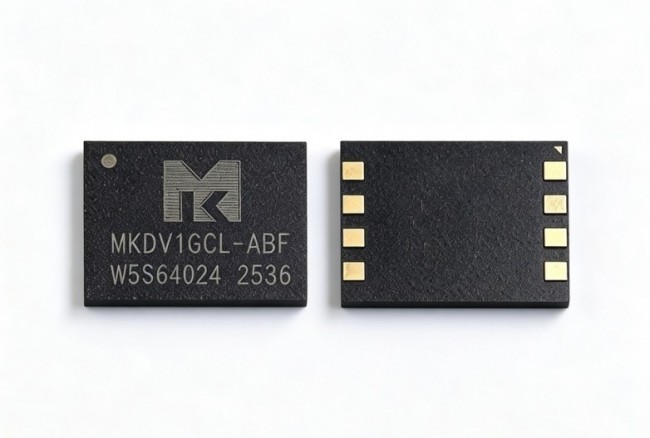

封装上，eMMC是BGA-153，SD NAND是LGA-8，焊盘位置和尺寸不同，不可能共用同一套焊盘。但如果你的板子在设计时就预留了两种封装的焊盘——走线一致、焊盘并存——那么换料就是纯粹的“贴不同器件”，硬件设计零改动。

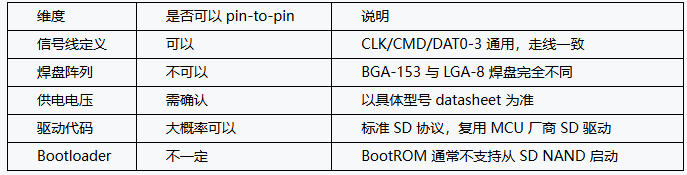

3.2关于“pin-to-pin替代”的真实边界
这是最多被误解的一点，必须讲清楚：
准确的说法是：SD NAND不是pin-to-pin兼容替代，而是“协议兼容、板级可复用、驱动可复用”的准pin-to-pin替代。
实际工程中的三种典型做法：
方案一（同板换料）：新设计预留双焊盘，后续可在eMMC和SD NAND之间切换，最灵活；
方案二（改板换料）：现有eMMC板改设计，替换为SD NAND焊盘，需要一次改版；
方案三（不改板换料）：仅当原板焊盘设计本就兼容或走线可复用时适用。
3.3驱动层面：协议同源，但初始化路径有分叉
SD NAND遵循标准SD协议，而SD协议本身是从MMC协议演化而来的分支。Linux内核中，SD卡、eMMC和SD NAND都由同一个mmc子系统驱动，所以底层驱动可以复用。
但初始化命令流并不一样：
eMMC路径：CMD0→CMD1→CMD2→CMD3；
SD卡/SD NAND路径：CMD0→CMD8→ACMD41→CMD2→CMD3。
主控的SDIO控制器需要被正确配置为SD模式，才能识别SD NAND。如果你的底层驱动已经支持SD卡（大多数情况都支持），那SD NAND的识别和读写大概率一次通过。
米客方德采用标准SD协议，可直接复用MCU厂商的SD驱动，无需编写底层NAND操作代码。少数情况可能需要微调时钟频率或总线宽度，但工作量小。
四、哪些场景可以直接换
不是所有eMMC项目都适合换SD NAND，但以下几类场景切换收益大、障碍小。
场景一：容量在1GB-8GB的中小容量嵌入式设备
SD NAND的主流容量正好覆盖这个区间。如果你的项目原本用4GB或8GB eMMC，换过来几乎没有“容量不匹配”的问题。
典型应用：AI录音卡、AI玩具、HMI、AIoT终端、运动AI相机、智能穿戴。配合系统裁剪，可降低存储需求。
场景二：工业控制与数据采集设备
工控设备的核心需求是7×24长期稳定运行，日志写入频繁，对寿命和可靠性要求高于消费级。
SD NAND的SLC颗粒擦写寿命6-10万次。按每天写入2GB计算，4GB SLC理论寿命超过50年。内置的坏块管理和Smart Function健康监测，让设备可预测性维护。
工业级SD NAND还支持-40℃~85℃宽温、抗振动，适配工业AI控制设备，可作为主用64GB工业eMMC的备用存储。
场景三：车载T-BOX、行车记录仪、OBD设备
车载场景的痛点不是容量，而是极端温度+随机掉电。
SD NAND支持-40℃~85℃全温域工作，SLC颗粒在极端温度下的数据保持力远优于TLC。内置硬件级掉电保护，通过10000次随机异常断电测试。
场景四：空间极度受限的穿戴设备和微型终端
智能手环、儿童手表、医疗贴片这类产品，PCB面积“寸土寸金”。eMMC的11.5×13mm封装可能根本放不下，而SD NAND的6×8mm LGA-8封装面积不到eMMC的1/3，配合2层板设计可再省一层板成本。
场景五：主控本身不支持eMMC接口的MCU项目
很多MCU平台（尤其是中低端型号）原生不带eMMC控制器，但带SDIO接口。
五、小容量存储选SD NAND还是eMMC，哪个更划算？

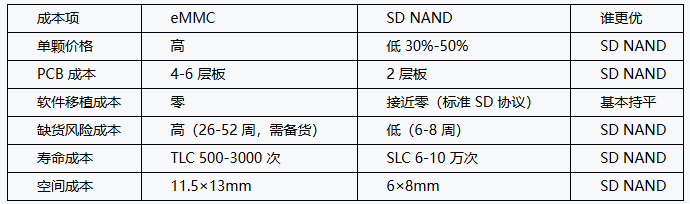

这是决策的最后一环，也是容易被算错的一环。只比单颗价格会低估SD NAND的优势。正确的算法是综合成本：
一个反直觉的结论：在中低容量区间，SD NAND在几乎所有成本维度上都优于eMMC。它限制是容量上限——这就是“双核心策略”的由来。
分界线在哪？
1GB-8GB：SD NAND几乎无争议地更划算，直接换；
8GB-32GB：视具体负载。读写强度高、需要大容量时需谨慎评估；轻量负载则SD NAND依然占优；
32GB以上：SD NAND容量段不覆盖，走工业级eMMC路线。
六、切换时需要注意什么
虽然大部分场景可以平滑迁移，但有一个关键差异需要提前确认：启动方式。
eMMC通常支持主控BootROM直接启动，而大多数主控的BootROM不支持直接从SD NAND启动。
常见解决方案：
方案A：保留一颗小容量SPINOR Flash存放Bootloader，由它初始化SDIO后从SD NAND加载系统；
方案B：选用BootROM支持SDIO启动的主控（需查阅具体芯片手册）；
方案C：如果你的项目原本就用TF卡存储，SD NAND替代后启动方式不变。
如果你只是在做数据存储（非启动设备），那这个差异不影响你，直接换即可。
七、双核心选型策略：向下替代+向上扩容
面对4GB-32GB Flash缺货涨价的长周期趋势（预计持续至2027年），采购与技术人员需要摒弃“闭门造车”的传统思维，构建“安全、经济、灵活”的存储方案。
策略一：向下替代——SD NAND小容量裁剪方案
产品应用：AI录音卡、AI玩具、HMI、AIoT、车载T-BOX、运动AI相机等。
选型推荐：
1Gb-8Gb SD NAND：轻量AI固件、系统引导、配置存储，适配AIoT轻量终端，配合系统裁剪可降低40%-60%存储需求；
64Gb SD NAND：裁剪版AI系统、小型模型、缓存存储；
工业级SD NAND：宽温（-40℃~85℃）、抗振动、高寿命，适配工业AI控制设备，可作为主用64GB工业eMMC的备用存储。
策略二：向上扩容——eMMC 64GB及以上大容量方案
适用场景：AI边缘计算设备、工业平板、车载中控、智能网关、高清安防、车载AI设备等需要稳定存储和性能冗余的产品。
核心优势：原厂将64GB+作为主力产能，交期稳定在8-12周，价格波动仅5%-15%。
结语
AI竞赛下，4GB-32GB Flash缺货涨价是长周期趋势，而非短期波动。如果你的项目容量在1GB-8GB之间，对可靠性、供货稳定性、PCB空间有要求，SD NAND是当前更现实的选择。
真正需要记住的三句话：
1.替代可行：主流MCU的SDIO控制器同时支持SD和eMMC协议，走线可复用；
2.不是严格的pin-to-pin：焊盘和封装不兼容，但协议和驱动可复用，板级需预留或改版；
3.先确认启动方式：BootROM不支持SD NAND启动的，需加SPINOR Flash存Bootloader。
本文为技术选型参考，具体规格与兼容性请以厂商最新技术资料和主控芯片手册为准。
